結構原理

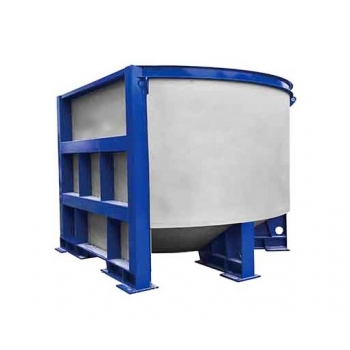

D型水力碎漿機主要由D型槽體、轉子及出漿盤、支架、電機及防護罩等主要部分組成。

碎漿機槽體注水1/2時，啟動電機，漿板、損紙或廢紙均勻地投入槽體內，轉子旋轉時，漿料從中心向四周拋出，在它的中心處產生漩渦，漿料受到強烈的水力衝擊和剪切作用，產生相互的激烈摩擦和柔搓，同時由於轉子的衝擊作用使漿板、損紙在濕態下得到碎解，離解成單根纖維，被疏解分離後的漿料通過篩孔流出，異物、重渣則收集在沉渣罐中定期排出；連續運行時，異物、重渣則進入沉渣井，經雜質分離機處理後排出雜質。由於該係列水力碎漿機槽體的特殊結構，當轉子回轉時，漿流受到槽體D形直麵的阻擋折向中心，縮短了漿料的回轉路徑，漿料受到碎解的頻率更高。未被碎解的紙片、纖維束則在轉子與篩板間隙中得到進一步疏解。由於碎解葉片尾部的特殊形狀，使其具有保持篩孔不被堵塞的功能。碎解廢紙時配備絞繩機，連續清除纏繞性雜質，可大大延長碎漿機連續運行時間，提高工作效率。

1、D型槽體：

由鋼板焊接而成，上口外部用槽鋼加固，錐形底部內設導流板，以使漿料回流形成循環。槽體底部有一個長方形接口，與沉渣井相連，該口由用戶根據工藝需要現場開出。

2、轉子裝置：

包括轉子、篩板、出漿盤及傳動裝置。轉子為伏克斯節能轉子，材質為鑄鋼，刀片為工具鋼並經熱處理，刀片用螺釘緊固在轉子葉片上，磨損後可以更換。篩板材質為耐磨不鏽鋼，其上鑲有底刀，轉子葉片底麵與篩板底刀之間隙初定為2㎜，可根據需要用調整螺栓進行調整。

轉子與出漿盤高出槽底，一方麵在出漿盤周圍形成一個低壓區，以聚集雜質，雜質被漿流帶進沉渣井，連續分離出去；另一方麵可減少雜質與轉子的接觸，延長轉子使用壽命，並可防止絞繩纏繞在轉子上，以利正常運轉。出漿盤下有良漿出口管，可與漿泵相接。

3、支架：

用鋼板焊製而成，用於支撐槽體及轉子裝置。
