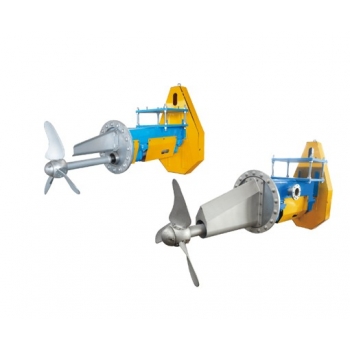

結構原理

主要由葉輪、傳動單元、填料密封單元、皮帶驅動單元、機架單元、安裝環和防護罩等六個部分組成。

1、葉輪

由葉輪座、葉片和球頭蓋組成，葉片和葉輪座之間有定位銷和螺栓連接，通過調節定位銷孔的組合、葉片角度可以調節。

2、傳動單元

由軸承座、軸承、主軸、軸套、甩水環、隔套組成。軸承座和軸承支撐主軸，軸套裝配到主軸對應填料，用於保護主軸，隔套裝配在主軸伸進漿池部位，防止主軸腐蝕。

3、填料密封單元

由填料室、盤根、分水環、墊片、壓蓋組成。墊片隻有在帶漿更換填料時去掉，將填料室頂緊，即可更換填料。

4、皮帶驅動單元

由電機、電機帶輪、主機帶輪、V帶、電機底板和螺杆組成。電機通過皮帶將動力傳至主軸。

5、機架單元

由方管和鋼板組焊加工而成。用於固定軸承座和皮帶驅動單元螺杆，前端法蘭與安裝環連接。

6、安裝環

安裝環分為鋼製漿池安裝環和水泥漿池安裝環。如果漿池為鋼製的用前一種，如果漿池為水泥的用後一種。

7、防護罩

由篩孔板與折彎板品焊而成，用於防護皮帶輪和主軸。
