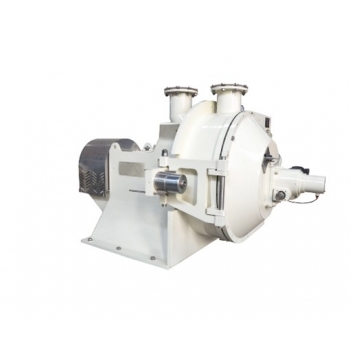

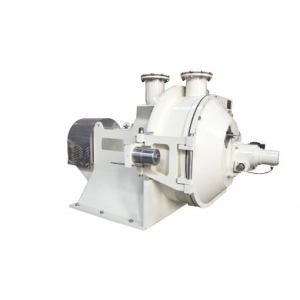

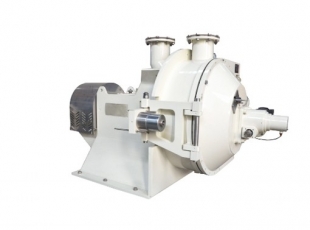

雙盤磨漿機為打漿設備，具有結構緊湊、占地少、效率高、電耗低、適應性強、操作簡單、調節靈活、維修方便等特點，是目前較理想的連續打漿設備。根據打漿工藝要求，可單台或多台串聯、並聯使用。

結構原理

本機由盤磨機主機及聯軸器、進刀裝置等係統組成。

1.雙盤磨漿機主體

磨漿機設有兩個磨區，四片磨盤以磨紋傾斜角按左、左、右、右順序裝配，兩片左磨盤分別固定在機殼內壁和轉盤的裏側，兩片右磨盤分別固定在轉盤的外側和移動座上，形成兩個磨區（磨盤安裝見示意圖）。漿料由進漿管輸入磨區，打漿後泵出磨區匯於殼體內，從出漿口排出。

主軸上裝有兩組軸承，由軸承座固定，並由聯軸器通過尼龍柱銷與電動機相連。主軸另一端裝有轉盤，轉盤兩端裝有左、右磨盤，轉盤在兩固定磨盤中間旋轉，並根據兩邊壓力軸向移動。

移動座由進刀裝置進行調節，使其作軸向移動，以調節兩磨區的間隙。移動座與殼體之間設有導向鍵，由梯形螺杆推動。

機蓋為焊接件，由銷軸與機殼連接，在開啟機蓋前必須將移動座全部退入蓋內，鬆開周圍的鎖緊螺栓方可啟蓋。在關閉蓋前要保持端麵清潔，且必須將移動座退入蓋內才能蓋上，後將周圍螺栓均勻緊固。

2.聯軸器

聯軸器采用尼龍柱銷聯接，它能滿足進退刀的位移及傳遞轉矩的要求。其優點為拆裝容易，維修方便。

3.進刀裝置

進刀裝置內蝸輪減速係統，通過蝸輪轉動梯形螺杆推動移動座，使其前進或後退。電機每轉一周，移動座移動0．23mm，順時針方向轉動手輪移動座前進，反之則後退。
