結構原理

壓力篩由機體、蓋、篩鼓、旋筒、底座、傳動部分等組成。與漿料接觸部分均采用不鏽鋼材料。

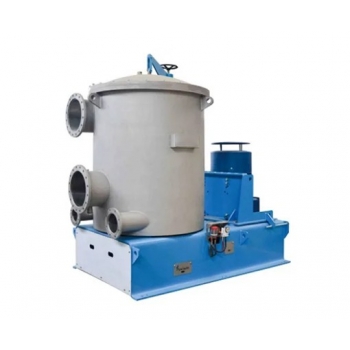

壓力篩為立式結構，圓柱形外殼，頂端裝有可拆卸的頂蓋，外殼體上安裝了所有必備的連接管法蘭，篩體和電動機架都由螺栓固定在底座上，在機殼裏麵裝有圓篩鼓，在篩鼓裏麵安裝了轉子和軸承，篩子主軸的密封采用機械密封。

管端支架設置在機架接近的地方。把密封水、軸承潤滑分別與密封件及軸承相連。

1.殼體部分

是本機的主體用不鏽鋼板焊接製成，內有環形座，用以安裝篩鼓、傳動軸承安裝在殼體的底板上，上部有切線方向的進漿管，偏下部有良漿出口管，底部有排渣管和稀釋水管，整個殼體用螺栓固定在底座上。

2.頂蓋

頂蓋為不鏽鋼板球型封頭用螺栓與殼體連接，中心部分裝有閥門接頭，作為排放機內殘留氣體外以及可能出現的輕雜質物。

3.篩鼓

篩鼓有板式波形篩鼓與棒式波形篩鼓兩種結構形式。

板式波形篩鼓的篩板由不鏽鋼板製成，有孔型與縫型兩種。在與漿料接觸的篩板表麵開有波形槽，其功效是能夠使纖維易於通過篩孔（縫），有效地將合格纖維與雜質及纖維團分離開，從而提高了篩選效率，得到高質量的紙漿。篩板采用鑽孔或銑縫並作表麵拋光處理，篩鼓表麵光潔度高，篩鼓外表麵焊有加強環，使篩鼓有足夠的強度和剛度；上端麵有法蘭用螺栓固定在筒體上，下端坐落在筒體內，結合牢固，運行穩定。

棒式波形篩鼓的結構，是由數百計特殊的楔形棒條，沿圓周方向均勻鑲嵌在多層環形板圓周上的溝槽內，上端是法蘭麵，與筒體連接，下端為錐體，篩鼓表麵呈波形，篩縫可以比板式銑縫結構更細化，精密度更高，開孔率明顯，棒條強度比銑縫篩板大為提高，特別是表麵經硬化處理後，篩鼓使用壽命更長，是當今上先進的結構形式。

4.旋鼓

旋鼓是一個圓筒體，外表麵裝有若幹合理排布的凸塊。高速旋轉時產生高頻脈衝起到篩漿和淨化篩孔的作用。

轉子軸的密封采用機械密封，為了防止漿料泄露或進入傳動室，本機配有機械密封和密封水管接口，要求水壓高出進漿壓力約0.1Mpa。

5.驅動裝置

轉子軸支撐在軸承座上，由電機通過一組窄V型聯組帶驅動。潤滑裝置安在機架底座上，定期對軸承進行潤滑。
